Bakit ang iyong mga bolts—sa kabila ng pagkakaroon ng parehong mga detalye—ay palaging nasira sa nut?
Sa mundo ng mga naka-bolted na koneksyon, ang nut ay madalas na nakikita bilang isang sumusuportang karakter-hindi ipinagpalagay, ngunit talagang mahalaga. Angmabigat na hex nut, sa partikular, ay tumatagal ng mga pinaka-hinihingi na gawain sa loob ng pamilyang ito ng mga bahagi. Kapag ang isang koneksyon ay dapat makatiis ng matinding preload, matinding panginginig ng boses, o malupit na kinakaing unti-unti na mga kapaligiran, ang isang karaniwang nut ay hindi sapat. Ang mabigat na hex nut ay nagiging tanging maaasahang pagpipilian. Ang pagiging praktikal nito ay nakasalalay sa apat na haligi: mga dimensional na bentahe, materyal na compatibility, tamang pagpili, at wastong mga kasanayan sa pag-install.

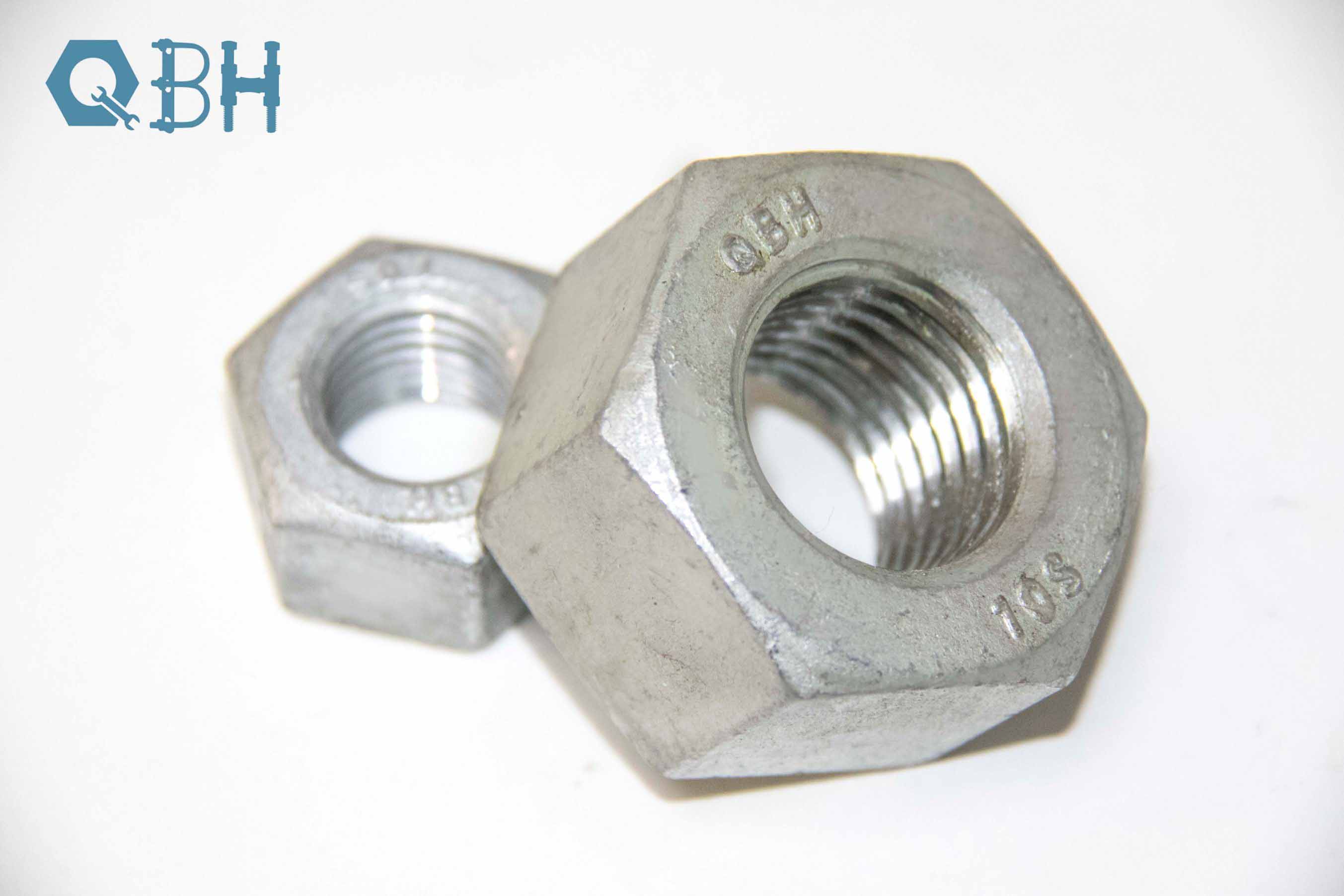

Ano ang Heavy Hex Nut
Amabigat na hex nut, gaya ng ipinahihiwatig ng pangalan, ay isang mas malaki, mas makapal, at mas malakas na nut kaysa sa karaniwang hex nut. Ginagawa ito sa mabibigat na mga pamantayang dimensyon ng serye, na may dalawang tumutukoy na katangian:
-
Mas malaking lapad sa mga flat: Kung ikukumpara sa isang karaniwang nut na may parehong nominal na laki, ang heavy hex nut ay may mas malaking dimensyon sa kabuuan ng flat, na nagbibigay ng mas maraming contact area para sa wrench at binabawasan ang panganib na madulas kapag inilapat ang torque.
-
Mas mataas na taas ng nut: Ang tumaas na haba ng pagkakadikit ng thread ay nagpapahusay sa kapasidad na nagdadala ng load at paglaban sa pagluwag ng buong bolted joint.
Kung ikukumpara sa mga karaniwang mani, ang mabibigat na hex nuts ay nag-aalok ng mas malaking lapad sa mga flat at taas ng nut. Halimbawa, para sa 1-inch nominal diameter nut, ang karaniwang nut ay may lapad sa mga flat na 1.5 pulgada at taas na 0.875 pulgada, habang ang heavy hex nut ay may sukat na 1.625 pulgada sa mga flat at 1.0625 pulgada ang taas. Isinasalin ito sa mas mataas na kapasidad ng pagkarga, mas mahusay na paglaban sa pagkapagod, at mas mahusay na paghahatid ng torque.
Karaniwang ginagamit ang mabibigat na hex nuts sa mga tulay, istrukturang bakal, heavy equipment, pressure vessel, at lahat ng application kung saan ang kaligtasan ang pinakamahalaga.
Mga Pangunahing Dimensyon at Pamantayan
Ang pagpili ng tamang heavy hex nut ay nagsisimula sa pag-unawa sa dimensional system nito. Nasa ibaba ang mga pangunahing parameter na dimensyon batay sa pamantayan ng ANSI/ASME B18.2.2.
Mga Dimensyon ng Heavy Hex Nut (Inch Series)
| Nominal na Sukat (pulgada) | Lapad sa mga Flat (pulgada) | Taas ng Nut (pulgada) |
|---|---|---|
| 1/2 | 0.875 | 0.5625 |
| 5/8 | 1.0625 | 0.6875 |
| 3/4 | 1.25 | 0.8125 |
| 7/8 | 1.4375 | 0.9375 |
| 1 | 1.625 | 1.0625 |
| 1-1/8 | 1.8125 | 1.1875 |
| 1-1/4 | 2 | 1.3125 |
| 1-3/8 | 2.1875 | 1.4375 |
| 1-1/2 | 2.375 | 1.5625 |
Mga Dimensyon ng Heavy Hex Nut (Metric Series)
| Nominal na Sukat (mm) | Lapad sa mga Flat (mm) | Taas ng Nut (mm) |
|---|---|---|
| M12 | 22 | 12 |
| M16 | 27 | 16 |
| M20 | 34 | 20 |
| M24 | 41 | 24 |
| M30 | 50 | 30 |
| M36 | 60 | 36 |
| M42 | 70 | 42 |
| M48 | 80 | 48 |
Praktikal na Tip: Kapag pumipili ng mabigat na hex nut, lampas sa pagkumpirma ng pagiging tugma sa laki ng thread, palaging i-verify na ang lapad sa mga flat ay tumutugma sa iyong kasalukuyang wrench o torque tooling. Ang mabibigat na mani ay may mas malalaking sukat sa mga flat-flat at nangangailangan ng naaangkop na laki ng mga socket o open-end na wrenches.
Mga Klase sa Materyales at Ari-arian
Direktang tinutukoy ng materyal at klase ng ari-arian ng isang heavy hex nut ang pagiging angkop nito para sa mga partikular na kondisyon ng pagpapatakbo.
1. Mga Karaniwang Materyales
| Materyal | Mga katangian | Mga Karaniwang Aplikasyon |
|---|---|---|
| Carbon Steel (Katamtaman/Mababang Carbon) | Mababang gastos, katamtamang lakas | Pangkalahatang istruktura ng bakal, ordinaryong mekanikal na koneksyon |
| Alloy Steel (4140 / 42CrMo) | Mataas na lakas, magandang tigas | Malakas na kagamitan, pressure vessel, tulay |
| Hindi kinakalawang na asero (304 / 316) | Napakahusay na paglaban sa kaagnasan | Mga halamang kemikal, kapaligiran sa dagat, pagproseso ng pagkain |
| High-Temperature Alloys | Panlaban sa init, paglaban sa kilabot | Mataas na temperatura ng piping, boiler, gas turbine |
2. Mga Klase ng Ari-arian
Ang pagtutugma ng nut property class sa bolt property class ay isang pangunahing prinsipyo sa pagpili:
Metric Nuts: Alinsunod sa ISO 898-2 standard, ang mga klase ng property ay itinalaga bilang 6, 8, 10, 12, atbp. Ang mas mataas na mga numero ay nagpapahiwatig ng mas mataas na lakas ng tensile. Ang nut class ay hindi dapat mas mababa kaysa sa mating bolt class, o ang nut ang unang mabibigo sa koneksyon.Mga Inch Nuts: Bawat pamantayan ng ASTM A563, ang mga karaniwang marka ay kinabibilangan ng A, B, C, D, DH, atbp. Ang iba't ibang grado ay tumutugma sa iba't ibang estado ng heat treatment at antas ng lakas. Karaniwang ginagamit ang mga heavy series nuts na may mas mataas na lakas ng bolts.
3. Ibabaw na Tapos
Ang surface finish ay nakakaapekto hindi lamang sa hitsura kundi pati na rin sa corrosion resistance at galling resistance:
Black Oxide: Nagbibigay ng pangunahing proteksyon sa kalawang sa murang halaga, na angkop para sa mga panloob na tuyong kapaligiran.Hot-Dip Galvanizing: Makapal na coating na may mahusay na corrosion resistance, na angkop para sa panlabas o kinakaing unti-unti na mga kapaligiran. Tandaan na ang kapal ng coating ay nakakaapekto sa katumpakan ng thread fit.
Dacromet / Zinc-Aluminum Coating: Walang hydrogen embrittlement risk, mahusay na salt spray resistance, karaniwang ginagamit sa automotive at wind power applications.
Mechanical Zinc Plating: Uniform coating, walang hydrogen embrittlement, angkop para sa high-strength fasteners.
Teflon / Xylan Coating: Nagbibigay ng napakababang friction coefficient, pinapabuti ang relasyon ng torque-tension, binabawasan ang scatter.
Heavy Hex vs. Standard Nut: Paano Pumili
Sa praktikal na engineering, kailan ka dapat pumili ng isang mabigat na hex nut, at kailan sapat ang isang karaniwang nut? Ang sumusunod na talahanayan ng paghahambing ay nagbibigay ng gabay:
| Aspektong Paghahambing | Karaniwang Hex Nut | Malakas na Hex Nut |
|---|---|---|
| Lapad sa mga Flat | Mas maliit | Mas malaki |
| Taas ng Nut | mas payat | Mas makapal |
| Load Capacity | Katamtaman | Mas mataas |
| Paglaban sa Pagkapagod | Katamtaman | Superior |
| Paglaban sa Pagluluwag | Katamtaman | Superior |
| Mga Karaniwang Aplikasyon | Pangkalahatang mekanikal na koneksyon | Mga koneksyon na may mataas na lakas, mga kritikal na bahagi ng kaligtasan |
| Kinakailangan ng Torque | Karaniwang metalikang kuwintas | Mas mataas na kakayahan sa preload |
| Gastos | Ibaba | Mas mataas |
Mga Alituntunin sa Pagpili:
- Kung ang joint ay napapailalim sa mataas na preload, impact loading, o cyclic loading, isang mabigat na hex nut ang dapat na mas gusto.
-
Kung ang disenyo ay nangangailangan ng bolt property class na 10.9 o mas mataas, ang isang heavy hex nut ay karaniwang kinakailangan.
-
Para sa mga nakakaagnas na kapaligiran o mga kritikal na aplikasyon sa kaligtasan, inirerekomenda ang mabibigat na mani kahit na sa ilalim ng katamtamang pagkarga upang magbigay ng karagdagang margin sa kaligtasan.
Pag-install at Pamamahala ng Torque
Kahit na ang pinakamahusay na nut ay walang silbi kung hindi tama ang pagkaka-install. Ang wastong pag-install ay mahalaga sa pinagsamang integridad.
1. Torque at Preload Relationship
Kapag pinipigilan ang isang nut, ang inilapat na metalikang kuwintas ay na-convert sa pamamagitan ng mga thread sa axial preload sa bolt. Ang mabigat na hex nut, na may mas malaking dimensyon sa kabuuan ng mga flat at mas mataas na taas, ay mapagkakatiwalaang mahawakan ang mas mataas na antas ng torque.
Torque Formula:
T = K × D × F
saan:
T = metalikang kuwintas ng pag-installK = Nut factor (depende sa thread friction, materyal, lubrication)
D = Nominal na diameter ng thread
F = Target na preload
2. Lubrication at Nut Factor
Ang kondisyon ng pagpapadulas ay may malaking epekto sa nut factor. Sa ilalim ng iba't ibang mga kondisyon ng pagpapadulas, ang torque na kinakailangan upang makamit ang parehong preload ay maaaring mag-iba ng higit sa 30%.
| Kondisyon ng Lubrication | Nut Factor K (Sanggunian) | Remarks |
|---|---|---|
| Dry (walang lubrication) | 0.20 – 0.30 | Mataas na scatter, hindi inirerekomenda |
| Karaniwang langis ng makina | 0.15 – 0.20 | Maginoo pang-industriya na mga aplikasyon |
| Molibdenum disulfide grease | 0.10 – 0.15 | Mataas na preload na mga application |
| Teflon coating | 0.08 – 0.12 | Pinakamataas na torque control precision |
Rekomendasyon: Para sa mga kritikal na joints, gamitin ang torque-angle method sa halip na simpleng torque control para sa mas tumpak na preload management.
3. Mga Karaniwang Pagkakamali sa Pag-install
| Pagkakamali | Bunga | Tamang Pagsasanay |
|---|---|---|
| Paggamit ng hindi tugmang wrench | Nadulas, nasira ang mga sulok ng nut | Gamitin ang tamang cross-flat socket o wrench |
| Sobrang torque | Pagkabali ng bolt o nut | Sundin ang mga tinukoy na halaga ng torque |
| Hindi sapat na metalikang kuwintas | Hindi sapat na preload, pagluwag ng magkasanib na bahagi | Sundin ang mga tinukoy na halaga ng torque |
| Hindi pinapansin ang kondisyon ng pagpapadulas | High nut factor scatter, walang kontrol na preload | Gumamit ng tinukoy na lubricant at mga kondisyon ng dokumento |
| Paghahalo ng hindi magkatulad na materyales | Galvanic corrosion, hindi pagkakatugma ng lakas | Tiyakin na ang materyal at grade compatibility |
Mga Karaniwang Sitwasyon ng Application
Ginagamit ang mabibigat na hex nuts sa halos lahat ng industriya kung saan mahalaga ang pagiging maaasahan ng koneksyon:
| Industriya | Mga Karaniwang Aplikasyon |
|---|---|
| Konstruksyon ng Istraktura ng Bakal | Mga koneksyon sa column-beam, joint connection, anchor bolts |
| Bridge Engineering | Pangunahing truss connections, cable anchorages |
| Malakas na Makinarya | Mga press base, rolling mill frame, malalaking gearbox |
| Lakas ng Hangin | Mga koneksyon sa tore, blade flanges, bolts ng pundasyon |
| Mga Pressure Vessel at Piping | Mga koneksyon sa flange, pangkabit sa ulo |
| Petrochemical | High-temperature high-pressure piping, reactor flanges |
| Riles at Transit | Pangkabit ng riles, mga koneksyon sa set ng gulong |
| Marine at Offshore | Mga istruktura ng katawan ng barko, mga kagamitan sa kubyerta |
Pagpapanatili at Inspeksyon
Malakas na hex nutsay matatag, ngunit sa ilalim ng matinding kundisyon ay nangangailangan pa rin sila ng regular na inspeksyon at pagpapanatili:
-
Torque Re-tightening: Sa loob ng 24 na oras ng paunang pag-install at sa panahon ng maagang operasyon, muling higpitan ang mga kritikal na joints upang mabayaran ang preload relaxation.
-
Visual Inspection: Regular na suriin kung may mga bitak, kaagnasan, deformation, o mga palatandaan ng pagluwag.
-
Pagmamarka ng Torque: Maglagay ng mga marka ng metalikang kuwintas pagkatapos ng pag-install upang mapadali ang mabilis na pagtukoy ng pagkaluwag sa panahon ng mga inspeksyon sa hinaharap.
-
Patakaran sa Pagpapalit: Anumang nut na labis na na-overload o nagpapakita ng mga nakikitang depekto ay dapat palitan at hindi dapat gamitin muli.
Ang pagiging praktikal ng heavy hex nut ay nakasalalay sa kakayahang lutasin ang isang mapanlinlang na simple ngunit kritikal na problema—kung paano mapanatili ang pinagsamang integridad sa ilalim ng matinding kundisyon—sa pamamagitan ng mas malalaking dimensyon, mas makapal na seksyon, at superior na materyales. Ang halaga nito ay wala sa hitsura nito kundi sa mga kargada na tahimik nitong dinadala sa bawat kritikal na punto ng koneksyon. Kapag pumipili, mahigpit na sundin ang mga pamantayan, itugma ang mga klase ng bolt property, at kumpirmahin ang mga kondisyon ng pagpapatakbo. Kapag nag-i-install, bigyang-pansin ang pamamahala ng metalikang kuwintas, kontrol sa pagpapadulas, at mga wastong pamamaraan. Ang isang solong mabigat na hex nut ay nagdadala hindi lamang ng preload ng bolt, ngunit ang margin ng kaligtasan ng buong system.
